표면 접착형 써모커플 와이어 - 접착부 포함(Surface Thermocouple with Self-Adhesive Backing)

SA1 시리즈

• 측정 대상의 표면에 접착할 수 있는 자가부착식 써모커플
• 0.3초 미만의 신속한 반응속도
• 써모커플 와이어 길이 - 1 m (40") 또는 2 m (80")
• 정격온도 175°C (350°F)
• 써모커플 캘리브레이션 타입 - J, K, T, E (IEC 컬러 와이어)


  접착제가 붙어있어 자체만으로 부착이 가능한 오메가의 편리한 써모커플(열전대와이어)센서!
  오메가의 유명한 소형 커넥터, 미국 특허 받은 스풀 캐디와 함께 선보입니다. (스풀 캐디는 열전대 와이어를 감을 수 있는 스풀 도구로, 당장 사용할 필요가 없는 써모커플 와이어를 편리하게 보관할 수 있는 방법입니다)


  【기술사양】

  써모커플 교정:
  J (Iron-Constantan), K (CHROMEGA™-ALOMEGA™), T (Copper Constantan), E (CHROMEGA™-Constantan)
  접착부: 실리콘 접착제
  최대 온도: 175°C (350°F) 연속
  최하 온도: -60°C (-75°F) 연속

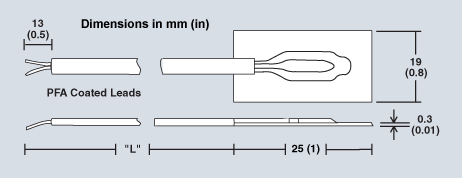

  크기: 25 L x 19 W x 0.3 mm (1 x 0.8 x 0.01")
  라미네이트: 고온 폴리머, 유리섬유 강화 폴리머 레이어
  와이어: 30 AWG PFA 코팅
  접착 패드 (TAP): 폴리미드 필름, 실리콘 접착제 13% 폴리미드, 32% 폴리메틸 페닐실록산, 54% 포화지



  모델 번호-ANSI 컬러 코드			와이어 게이지	길이 미터(in)	절연
  써모커플 & 피복이 벗겨진 리드	써모커플 & 스풀 캡 커넥터	써모커플 & SMP 커넥터 및 스트레인 릴리프
  SA1-J	SA1-J-SC	SA1-J-SRTC	30	1 (40)	PFA
  SA1-K	SA1-K-SC	SA1-K-SRTC	30	1 (40)	PFA
  SA1-T	SA1-T-SC	SA1-T-SRTC	30	1 (40)	PFA
  SA1-E	SA1-E-SC	SA1-E-SRTC	30	1 (40)	PFA
  SA1-J-72	SA1-J-72-SC	SA1-J-72-SRTC	30	2 (80)	PFA
  SA1-K-72	SA1-K-72-SC	SA1-K-72-SRTC	30	2 (80)	PFA
  SA1-T-72	SA1-T-72-SC	SA1-T-72-SRTC	30	2 (80)	PFA
  SA1-E-72	SA1-E-72-SC	SA1-E-72-SRTC	30	2 (80)	PFA

  참고: 2 m (80") 는 스풀 캐디와 이용 가능한 최장 길이입니다.








  ※ 자세한 사양은 아래 첨부파일 참조
