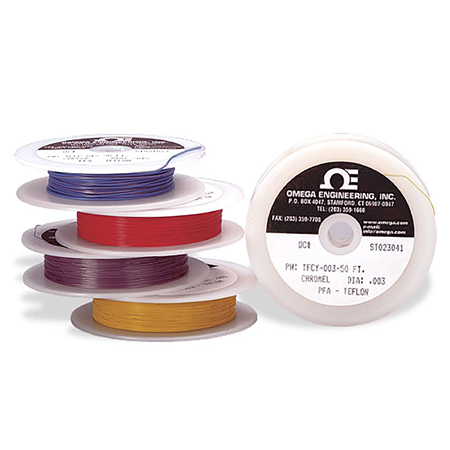

극세 써모커플 와이어 - 금속 단조, PFA 피복(Fine Gage, Single Strand, Insulated Thermocouple Wire)

TF 시리즈

• 선(Single Strand) 와이어
• 0.003~0.032인치(0.076mm~0.81mm) 두께의 매우 가는 써모커플 와이어
• 다양한 써모커플 캘리브레이션 타입 별 금속 재질 와이어에 PFA 절연 처리함
• 진공환경에 우수하며 비가연성
• 필요한 길이만큼 주문 가능


  PFA Insulated Single Strand - PFA 절연 금속 단선 써모커플



  	Alloy/ANSI 컬러 코드	공칭 와이어 직경 mm (")	모델 번호		Alloy/ANSI 컬러 코드	와이어 직경 mm (")	모델 번호
  J	Iron/ White	0.08 (0.003)	TFIR-003-(*)	E	CHROMEGA™/ Purple	0.08 (0.003)	TFCH-003-(*)
  		0.13 (0.005)	TFIR-005-(*)			0.13 (0.005)	TFCH-005-(*)
  		0.25 (0.010)	TFIR-010-(*)			0.25 (0.010)	TFCH-010-(*)
  		0.38 (0.015)	TFIR-015-(*)			0.38 (0.015)	TFCH-015-(*)
  		0.51 (0.020)	TFIR-020-(*)			0.51 (0.020)	TFCH-020-(*)
  		0.81 (0.032)	TFIR-032-(*)			0.81 (0.032)	TFCH-032-(*)
  	Constantan†/ Red	0.08 (0.003)	TFCI-003-(*)		Constantan†/ Red	0.08 (0.003)	TFCC-003-(*)
  		0.13 (0.005)	TFCI-005-(*)			0.13 (0.005)	TFCC-005-(*)
  		0.25 (0.010)	TFCI-010-(*)			0.25 (0.010)	TFCC-010-(*)
  		0.38 (0.015)	TFCI-015-(*)			0.38 (0.015)	TFCC-015-(*)
  		0.51 (0.020)	TFCI-020-(*)			0.51 (0.020)	TFCC-020-(*)
  		0.81 (0.032)	TFCI-032-(*)			0.81 (0.032)	TFCC-032-(*)
  T	Copper/ Blue	0.08 (0.003)	TFCP-003-(*)	K	CHROMEGA™/ Yellow	0.08 (0.003)	TFCY-003-(*)
  		0.13 (0.005)	TFCP-005-(*)			0.13 (0.005)	TFCY-005-(*)
  		0.25 (0.010)	TFCP-010-(*)			0.25 (0.010)	TFCY-010-(*)
  		0.38 (0.015)	TFCP-015-(*)			0.38 (0.015)	TFCY-015-(*)
  		0.51 (0.020)	TFCP-020-(*)			0.51 (0.020)	TFCY-020-(*)
  		0.81 (0.032)	TFCP-032-(*)			0.81 (0.032)	TFCY-032-(*)
  	Constantan†/ Red	0.08 (0.003)	TFCC-003-(*)		ALOMEGA™/ Red	0.08 (0.003)	TFAL-003-(*)
  		0.13 (0.005)	TFCC-005-(*)			0.13 (0.005)	TFAL-005-(*)
  		0.25 (0.010)	TFCC-010-(*)			0.25 (0.010)	TFAL-010-(*)
  		0.38 (0.015)	TFCC-015-(*)			0.38 (0.015)	TFAL-015-(*)
  		0.51 (0.020)	TFCC-020-(*)			0.51 (0.020)	TFAL-020-(*)
  		0.81 (0.032)	TFCC-032-(*)			0.81 (0.032)	TFAL-032-(*)


  ※ 자세한 사양은 아래 첨부파일 참조


  TFIR_CH_CI_CC_CY_AL.pdf

  0.18MB
